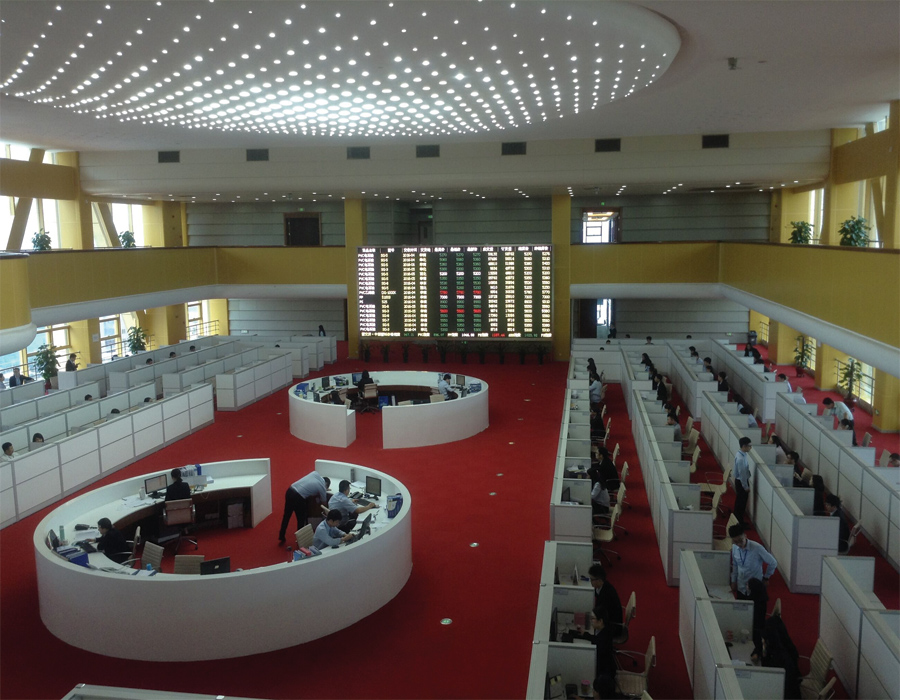

广东圆大厦交易中心

    产品特点:
    1..标准模组之间箱体通用,缩短客户交期,后续客户在更换点间距产品是钢结构可以通用;
    2.亮度高、对比度高、视角广,高灰高刷、太阳直射下仍画面清晰亮丽,显示效果自然真实。
    3.耐候性高,IP65/IP43的防护等级,适于户外产品;
    户外固定安装LED显示屏广泛应用于体育场馆、商业应用、银行、证劵、邮政、码头、商场、车站、邮政、电讯、机关、学校、餐厅、酒店、娱乐、企业等不同户外场所的广告宣传。
    节能:独有专利的节能设计,比传统显示产品节能50%以上;
    高防护:高耐候性,防护等级前后IP65;
    超稳定:电源信号双备份,为不间断使用保驾护航;
    无缝拼接:精加工的标准箱体,箱体记无明显拼缝;
    标准化:采用标准化模组和箱体,安装快捷方便,出货迅速;
    亮度可调:最高亮度可达12000nits
    易维护:箱体后开门设计,可模组前/箱体后维护;



P8户外表贴三合一技术参数OUTDOOR P8 SMD 3IN1 TECHNICAL PARAMETERS



模组

Unit Module

项目           Item

参数 Parameter

产品型号       Model Number

P8-4S

模组尺寸       Module size

256mm*128mm

物理点间距     Pixel pitch

8mm

物理密度       Pixels Density

15625/m2

发光点颜色     Pixel configuration

1R1G1B

LED封装      Package mode

SMD2828

模组分别率     Pixel resolution

32dots(W)*16 dots(H)

模组最大功耗   Max Power

20W

模组厚度       Module thickness

17.05mm

模组重量       Weight

0.343kg

驱动方式       Drive type

恒流驱动Constant drive

扫描方式       Scan mode

1/4扫描  1/4scan

接口方式       Port type

HUB75-A

白平衡亮度  Brightness of white balance

5800cd/m2

























256mm*128mm





























LED屏机箱

Cabinet

箱体尺寸       Dimension

768mm*768mm

单体模组数   Monomer Module Number

18

供电方式       Power supply

5V/40A*2 pcs

散热方式       Thermal discharge

fan 2pcs

箱体分辨率     Pixel per cabinet

96mm*96mm

最佳视距       Best viewing distance

8M40M

最佳视角       Best viewing angle

160°(W) 120°(H)

环境温度       Temperature

存贮storage:-35℃~+85

工作working:-20℃~+50

相对湿度       Relative humidity

10%-95%

屏体厚度       Thickness

85mm





供电

Power

工作电压       Working voltage

AC220V±10%

平均功耗   Average Power consumption

220W/

最大功耗      Max.Power consumption

760W/



电流           Current

20mA(single LED)

控制系统

Control system

控制主机       CPU

Pentium4 or above P4或以上

操作系统       Operation system

WIN98/2000/NT/XP/WIN7

控制方式       Control method

同步控制Synchronization

主要技术参数

 Main technical

  parameter

驱动器件       Driving device

Constant drive IC 恒流驱动

刷新频率       Refresh frequency

1200HZ

灰度/颜色      Grey scale/colors

4096,可显示16.7M颜色

4096gray level/16.7M colors

平均无故障时间 MTBF

9000hours

电源开关       Power switch

自动开关Automatic switch

显示模式       Display Mode

800*600/1024*768
