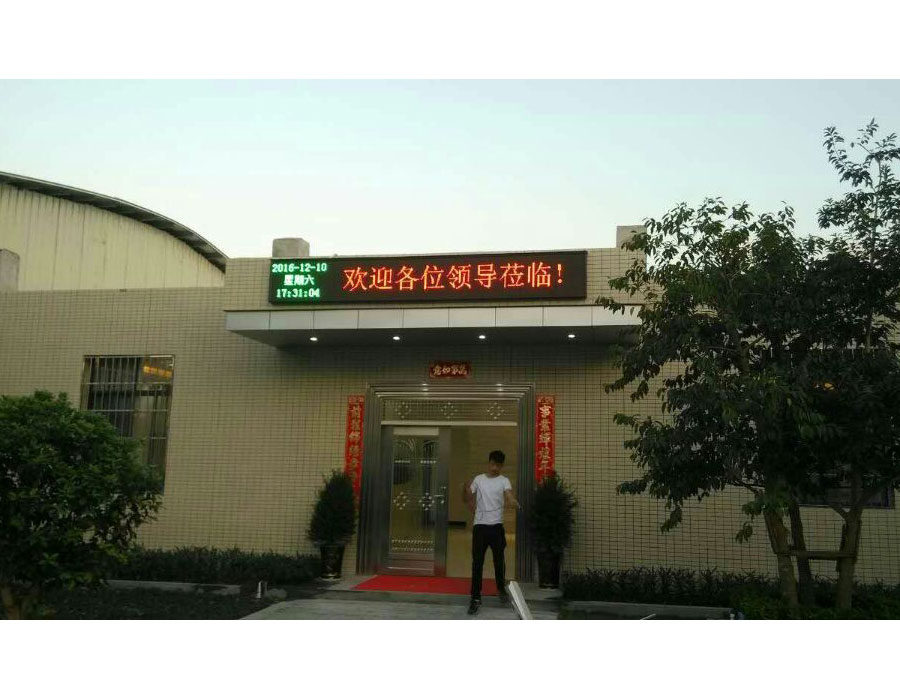

广州农业局推广站



P10 直插546(灯驱一体) (1/4扫描)户外标准箱体

项目

技术指标参数:




基本参数



物理点间距:10mm

物理密度:10000/m2

发光亮度:5500cd cd/m2

单箱体显示面积:640mm×480mm

单箱体分辨率:宽64×48

像素1R1PG1PB



晶片

波长

亮度

产地

封装

三安/光磊

618-628nm

600mcd

国星

DIP546

绿

士蓝

520+/_2.5nm

1800mcd

国星

DIP546

士蓝

470+/_2.5nm

400mcd

国星

DIP546

物理分辨率:3072/

整屏参数

标准箱体拼接缝隙≤1MM

最佳视距:≥10m

最佳视角:水平±80度,垂直±45

环境温度:存贮 -35 +85  工作 -20 +50

驱动器件:采用LED专用驱动器件YZ5026

驱动方式:恒流驱动,1/4扫描

刷新频率:400HZ

相对湿度:≤9095%

工作电压: 交流220V±10 50Hz

每平方数平均功耗:600W

每平方数最大功耗:750W

连续工作无故障时间:1000小时

寿命:10万小时

防护等级:IP65

配合
控制系统

控制系统:灵星雨LED控制系统

控制方式: 同步控制,HUB:128,256

标准箱体配置



单元板数6

单元板结构:灯驱分离

箱体信号接口75

电源(5V40A)2,

平均功耗:186W

最大功耗: 232W

箱体重量:31Kg

标准铁箱体640X480mmX150mm
